タキ43000保安対策車(43600番台)手摺セット

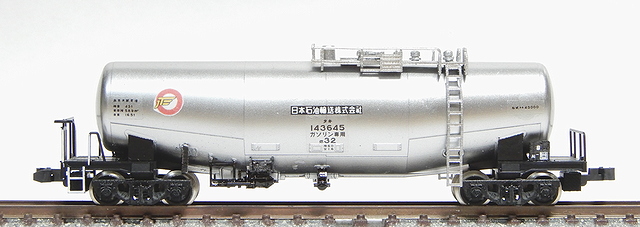

タキ143645手摺セット 取扱説明書
- 概要および注意事項
- 当セットは、TOMIXタキ1000(Nゲージ)の手摺・台車を交換しタキ43000保安対策車(43600番台)またはタキ143645に改造するための部品セットです。
- 1セットにつき2両の改造が可能です。
- 3Dパーツは脆いので、細い部分を持たないように取り扱いに注意。
- 付属の台車は、KATOカプラーNにのみ対応しています(接着取付)。カプラー高さがやや低く、相手車両が高めの場合は正常に連結できないことがあります。
- セット内容
- タンク踏板 …2個(2両分)
- 台車 …4個(2両分) うち2個は積空切換弁付き
- 小パーツランナー …3個(2両+予備1両分)
※積込口・吐出弁開閉軸箱・安全弁x2・検査票差しx2・ブレーキシリンダー支持パーツ・空気溜め支持パーツ、荷主表示板差し(左右)
荷主表示板差しはタキ243000用
- タキ43000保安対策車 セット内容
- タキ143645 セット内容
- 別途用意するもの
- TOMIX タキ1000(8724 日本オイルターミナルAを推奨)…作る両数
- KATOカプラーN…作る両数分
- 車番・社章のデカール・インレタ
- t0.2プラ板
- 塗料・瞬間接着剤
- 加工手順
- 標記除去
- 分解・不要モールド削除
- 台車、台枠を取り外す。
- タンク体を分解し、タンク踏板を取り外す。
- 下図のピンク色の部分をノコギリ、カッター、ヤスリで削除する。
- タンク踏板、積込口の撤去跡の穴をポリパテで埋める。
- モールド削除箇所
- パーツ接着
- ブレーキシリンダー支持パーツ・空気溜め支持パーツを瞬着。
※3Dパーツは予めサポート材を洗浄して下さい。(超音波洗浄5分、40℃位の流水、など)
- 検査票差しを瞬着。
- タンク踏板を瞬着。
※タンク踏板が反っている場合は、無理に修正せず不要モールド削除済みのタンク体に接着剤を付けずに1晩乗せて馴染ませて下さい。
- 積込口、吐出弁開閉軸箱、安全弁を瞬着。
- パーツ取り付け例
- 塗装・標記入れ・色差し
- 組立
- 台車カプラーポケット部にKATOカプラーNをはめ込み瞬着。
- 台車にタキ1000から外した輪軸を取り付ける。
※車高を抑えるため本来とは異なり小径車輪を流用します。
- 台車をネジ止め。
※積空切換弁付きの台車を手ブレーキ側に取り付ける。
